Камлок (camlock): типы соединений A–F, размеры и как подобрать быстроразъёмное соединение для шланга

Камлок (camlock, кулачковое соединение) — быстроразъёмная муфта для шлангов, которую соединяют без инструмента: два рычага-кулачка прижимают адаптер внутри муфты за 2–3 секунды. Существует шесть типов — A, B, C, D, E, F — плюс заглушки DC и DP; размеры от 1/2 до 6 дюймов; материалы — алюминий, латунь, нержавеющая сталь и полипропилен. Тип выбирают по тому, что стыкуется с обеих сторон: шланг, наружная или внутренняя резьба.

Как устроен камлок

Соединение состоит из двух половин. Муфта (coupler, «мама») — корпус с двумя откидными рычагами, на осях которых сидят эксцентрики-кулачки. Адаптер (adapter, «папа») — гладкий штуцер с кольцевой канавкой. Адаптер вставляют в муфту и опускают рычаги: кулачки входят в канавку и прижимают торец адаптера к уплотнительному кольцу внутри муфты. Герметичность держит кольцо, а рычаги только создают прижим, поэтому состояние прокладки важнее, чем сила затяжки.

Отсюда главное преимущество: перестыковать шланг на сливной эстакаде, у топливозаправщика или ассенизаторской машины можно в перчатках и за секунды, без ключей и резьбы. Ограничение тоже понятно — соединение не рассчитано на пар и высокое давление: типовые камлоки работают до 5–16 бар в зависимости от размера и материала.

Типы A, B, C, D, E, F, DC и DP

Буква обозначает, какая половина соединения перед вами и что у неё с обратной стороны — хвостовик под шланг, наружная резьба или внутренняя.

Запомнить просто: муфты с рычагами — B, C, D; адаптеры — A, E, F. Шланг заканчивается либо муфтой C, либо адаптером E; на оборудовании стоит ответная половина. Классическая пара для слива из автоцистерны — адаптер A на патрубке цистерны и муфта C на шланге.

Размеры и стандарты

Камлоки выпускают в дюймовых размерах от 1/2 до 6 дюймов; ходовые для топлива и воды — 2 и 3 дюйма (DN50 и DN80), для химии и пищевых продуктов — 1–2 дюйма, для ассенизаторов и ила — 3–4 дюйма. Размер определяется по внутреннему диаметру шланга и патрубка: муфта 2 дюйма стыкуется только с адаптером 2 дюйма, переходных размеров в одной паре не бывает — для этого есть переходные камлоки с разными посадочными размерами по сторонам.

• Американский стандарт MIL-C-27487 (A-A-59326) — родоначальник типоразмеров; большинство соединений на рынке совместимы между собой в его рамках.
• Европейский EN 14420-7 (бывший DIN 2828) — те же типы, но с иными посадочными размерами по ряду дюймов; муфта по DIN может не сесть на адаптер по MIL.
• Резьба: BSP (трубная цилиндрическая) в Европе и России, NPT — на американском оборудовании. Резьбу проверяют отдельно от типа камлока.

Материал корпуса и уплотнения под среду

Алюминиевые камлоки — лёгкие и недорогие, основной выбор для дизельного топлива, бензина, масел и воды. Латунные ставят там, где важна стойкость к искрению и коррозии в солёной среде — на судах и в портах. Нержавеющая сталь — для кислот, щелочей, растворителей и пищевых продуктов. Полипропилен — для воды, слабых кислот и удобрений, где металл нежелателен. Не менее важен материал уплотнительного кольца: NBR (нитрил) под нефтепродукты, EPDM — вода, пар и слабые кислоты, FKM (Viton) — растворители, концентрированные кислоты и высокая температура, PTFE — агрессивная химия.

Как подобрать камлок для шланга

• Определите обе стороны: хвостовик под шланг, наружная или внутренняя резьба — по таблице получите букву типа.
• Измерьте внутренний диаметр шланга и патрубка в дюймах или миллиметрах и возьмите одинаковый размер для обеих половин.
• Выберите материал корпуса и кольца под рабочую среду и температуру.
• Проверьте стандарт ответной части (MIL или DIN) и тип резьбы (BSP или NPT).
• Для перевозок с частой перестыковкой берите муфты с фиксаторами рычагов и заглушки DC/DP, чтобы грязь не попадала в уплотнение.

Хвостовик крепят к шлангу хомутами или обжимной втулкой; для топливных рукавов используют двойные хомуты или обжим — одинарный ленточный хомут на давлении срывает.

Камлоки на автоцистерне: безопасность при сливе и наливе

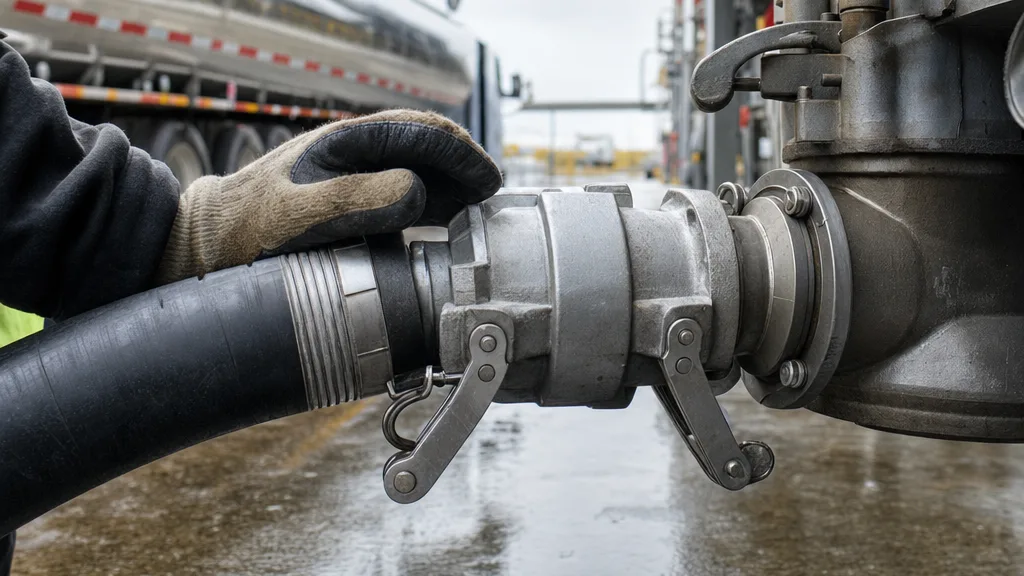

На бензовозах и топливозаправщиках кулачковые соединения стоят на сливных патрубках и рукавах. Перед подключением цистерну заземляют: раздел 7.5.10 ДОПОГ запрещает наполнять и опорожнять цистерну с легковоспламеняющимися жидкостями без электрического соединения шасси с землёй, а искра при стыковке металлической муфты — один из источников воспламенения. Для этого на посту ставят устройство заземления автоцистерн, а под соединение подкладывают дренажную ловушку из комплекта ADR — она соберёт капли при расстыковке. Рычаги муфты фиксируют защёлками или чекой: самопроизвольно открывшийся камлок под давлением насоса — самая частая причина пролива на эстакаде.

Вопросы и ответы

Что такое камлок простыми словами?

Быстроразъёмное соединение для шлангов: гладкий адаптер вставляют в муфту и прижимают двумя рычагами-кулачками. Стыковка занимает секунды, инструмент не нужен, герметичность обеспечивает уплотнительное кольцо внутри муфты.

Чем отличаются типы камлоков A, B, C, D, E, F?

A, E, F — адаптеры (гладкие штуцеры), B, C, D — муфты с рычагами. Вторая характеристика — обратная сторона: у A и D внутренняя резьба, у B и F наружная, у C и E хвостовик под шланг. DC и DP — заглушки для адаптера и муфты.

Какой камлок нужен на конец шланга?

Муфта типа C или адаптер типа E — у обоих хвостовик под шланг. Выбор зависит от того, что стоит на оборудовании: если на патрубке адаптер A, на шланг ставят муфту C; если на патрубке муфта D, — адаптер E.

Совместимы ли камлоки разных производителей?

В рамках одного стандарта — да: соединения по MIL-C-27487 стыкуются между собой независимо от бренда. Между MIL и европейским EN 14420-7 (DIN 2828) посадочные размеры по некоторым дюймам отличаются, и муфта одного стандарта может не сесть на адаптер другого.

Какое давление выдерживает камлок?

Зависит от размера и материала: алюминиевые соединения 2–3 дюйма обычно рассчитаны на 10–16 бар, крупные 4–6 дюймов — на 4–7 бар. Для пара и высокого давления камлоки не применяют.

Какой камлок выбрать для дизельного топлива и бензина?

Алюминиевый корпус с уплотнением NBR (нитрил); для бензина с высоким содержанием ароматики и растворителей — кольцо FKM (Viton). Типовые размеры для автоцистерн — 2 и 3 дюйма.

Ключевые выводы

• Камлок — кулачковое быстроразъёмное соединение: муфты B, C, D с рычагами и адаптеры A, E, F; заглушки DC и DP.
• Размер берут одинаковый для обеих половин по внутреннему диаметру шланга; проверяют стандарт (MIL или DIN) и резьбу (BSP или NPT).
• Материал корпуса и кольца подбирают под среду: алюминий + NBR для топлива, нержавейка + FKM или PTFE для химии.
• На автоцистерне соединение стыкуют только после заземления (ДОПОГ 7.5.10) и фиксируют рычаги от самопроизвольного открытия.
